3600H
  • 改进型的液压钳可以实现弹簧单动回位或液压双向回位，含有液压管接头。
  • 钳身上的液压接口为1/8英寸NPT内螺纹
  • 另外还含有两件连接件，1/8 NPT外螺纹对#4 JIC外螺纹

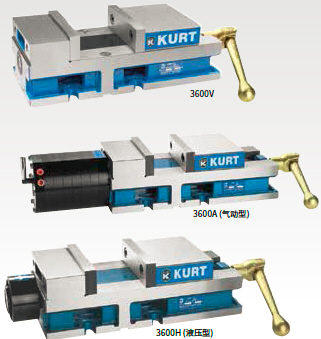

Versatile Lock®多功能平口钳

标准型(3150)和短体型(3620)

标准型、液压型和气动型

Versatile多功能平口钳是一种优异的CNC用单工位平口钳。因以下特点而具有 很高的精度：它采用了经典的“角固”式设计以避免工件在夹紧力下发生上浮；“ 拉紧”式钳口设计可以减少80%虎钳变形；钳身和定钳为一体式，减轻重量并增 加了强度。

功能和特点：

  • 各面均经加工，故可正位安装也可用其它面安装。
  • 定钳至键槽及钳身高度均控制在公差±0.025mm。
  • 重复夹紧度为0.013mm。
  • 短体钳底座只有330mm，尤其适用于小型机床。
  • 液压泵见第74-75页。
  • 液压及气动型的冲程均为6.35mm。
  • 气动型在夹紧零件时，接触柔和、精度高且重复性好。
  • 3600VM型可选用内六角丝杠(3600VM-INT)。
  • 专利产品



平口钳与机床的连接请见第76页
