PinLock™球锁快换系统

球锁轴：

PinLock™球锁快换系统使装卸夹具时的精密定 位更为简捷迅速。快换系统组件包括球锁轴、夹 具板导向套、基础板定位套，至少要2个成组使 用，其中，夹具板上的导向套有主、副，可以安 装一主一副，也可两个都用主导向套，以便提高 精度。导向套和定位套还能够减少夹具板和基础 板的磨损。对大型基础板，可以同时使用多个定 位套，只是注意留出更多的余量以免影响主副定 位套的定位。

功能和特点：

  • 能够容忍基础板上一些非完美加工孔的状况发生
  • 夹紧力强大
  • 可与其它定位系统合用
  • 材质：球锁轴、夹具板导向套、基础板定位套
  • 表面处理：发黑
  • 硬度：球锁轴RC46-50
              夹具板导向套RC46-50
              基础板定位套RC46-50
  • 工作温度-45°C至200°C
  • 专利产品#8,720,874

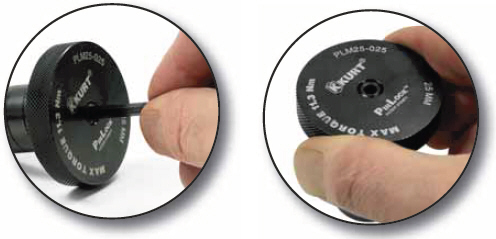

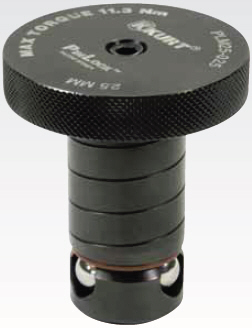

该球锁轴在杆部设计有螺旋线，使装卸更简易且能够容忍基础板上一些非完美加工孔的状况发生

球锁轴参数表
货号 杆部直径
mm
A		 基础板厚度
±0.13		 头部尺寸 杆长 D 六角 建议力度
高度 B 直径 C 扭矩Nm 压力kN
PLM16-020
PLM16-025		 16 20
25		 8 32 36.8
41.8		 3 3 3.5
PLM20-020
PLM20-025		 20 20
25		 10 40 40.1
45.1		 3 3 10
PLM25-020
PLM25-025		 25 20
25		 9.75 50.8 44.6
49.6		 4 9 23
