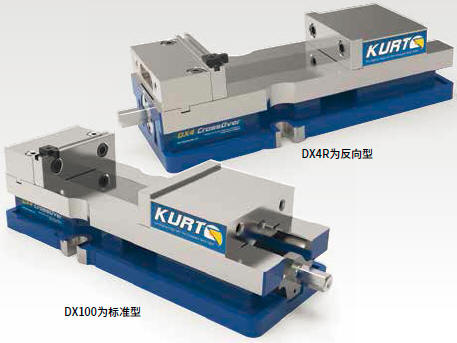

DX4R为反向型DX4为标准型

DX100 CrossOver® 型平口钳

DX4 CrossOver 型平口钳

DX100型平口钳结合了已经被市场广泛接受使用 的D40和3400V的一些特点，在各项使用参数上都 优于D40，尤其适用于对平面度和平行度有更高要 求的场合。该型号平口钳是使用最广泛的一款夹 具产品。

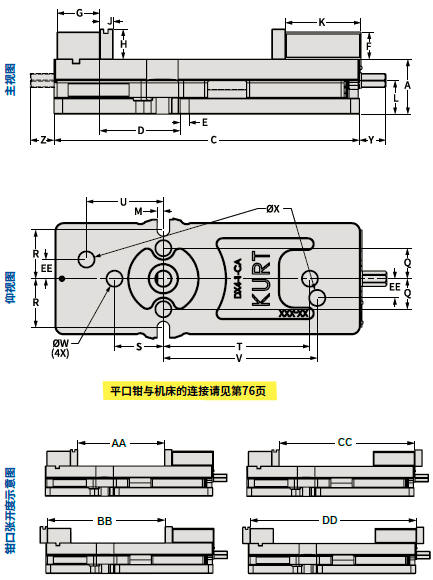

参数表mm(in)
DX100/DX4R
A 57.15
B 101.60
C 317.50
D 83.44
E 9.27
F 28.32
G 44.45
H 31.37
I 126.03
J 13.89
K 78.49
L 35.23
M 6.60
N 17.45
O 63.50
P (3/8-16)
Q 31.75
R 50.80
S 50.80
T 152.40
U 80.00
V 160.00
W 15.88
X 16.00
Y 27.53
Z 24.79

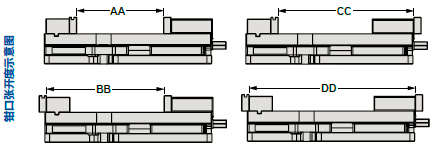

AA 165.10
BB 223.44
CC 257.48
DD 315.82
EE 20.00
重量kg 14
夹紧力表
扭矩Nm 夹紧力kN
14 4.7
27 9.8
41 15.5
54 20.8
68 27.8
81 33.4
