HD和HDL钳口

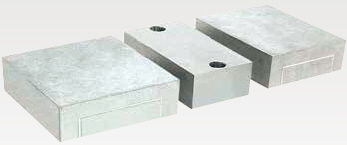

7075T6铝质和铸铁可加工钳口

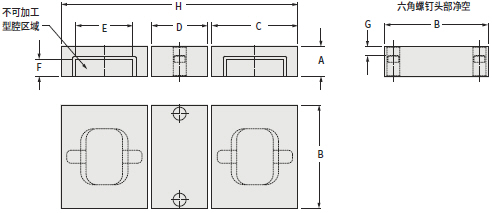

6英寸(150mm)HD和HDL钳的钳口尺寸参数表
HD6AL钳口mm HD6AL2.5钳口mm HD6C钳口mm
A 43.891 60.960 43.891
B 152.400 152.400 152.400
C 127.000 127.000 127.000
D 82.550 82.550 82.550
E 84.120 84.120 84.120
F 24.160 24.160 24.160
G 13.260 30.330 13.260
H 349.250 349.250 349.250
重量 3Kgs. 9Kgs. 15Kgs.

转换为单工位之后的尺寸参数表
4" 标准型/液压型mm 6" 标准型/液压型mm
J 205.968 274.574
K 55.880 77.775
L 409.168 528.574
M 259.080 331.775
O 18.262 23.825
P 15.240 15.367

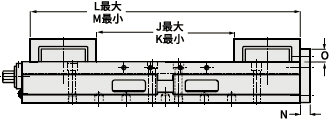

转换为单工位使用可加工钳口示意图(图示为标准型)

HDLM4-CONVKIT & HDLM6-CONVKIT
可加工钳口订货号
订货号 描述 Kgs
HDLM4AL-JAWKIT 35.56mm高铝钳口 3
HDLM4AL1.9-JAWKIT 48.26mm高铝钳口 4
HDLM4C-JAWKIT 35.56mm高铸铁钳口 7
HD6AL-JAWKIT 43.94mm高铝钳口 7
HD6AL2.5-JAWKIT 60.96mm高铝钳口 9
HD6C-JAWKIT 43.94mm高铸铁钳口 15
