将四面体安装在机床分度器上,或者由KURT提供整套系统。

KURT旋转台夹具系统

功能和特点:

  • 效率高。该系统有八个工位,可以装夹多个工件。
  • 重复夹紧度达到0.005mm。每个工位的夹紧力在95Nm扭矩时都可以达到 33.2kN。
  • 前部和后部动钳有自调整保持块,用来保证在不同的工位上夹紧大小相同或不同的工件。
    同时也可以通过预调整,迅速装夹工件,减少装夹时间。
  • 球铁立柱钳身保证刚性、强度和精度。
  • 多种钳口备选,以适应不同的工件。
  • 包括普通硬钳口,可加工铝钳口,可加工球铁钳口和铝质基础板。
  • 钳口可以180°旋转使用。
  • 终身保修。
  • 有备选的单工位转换块。可加工钳口的转换块货号为CTHDLM4-CONVKIT,
    普通硬钳口的转换块货号为CTHDLM4J-CONVKIT。


系统部件包括:

  • 四面体立柱及钳口。
  • 尾部支撑组件。
  • 分度器定位件。
  • T形槽螺母。
  • 分度器联接件。
  • 中心定位销。
  • 螺钉。
  • 不含底座,可以单独报价。

适于下列型号:

Centroid
(Golden Sun)
RT-150 (CNC-151R)
RT-200 (CNC-201R)
RT-250 (CNC-251R)
RT-320 (CNC-321R)
Haas
HRT210
HRT310
Hardinge
GD160
GD210
Nikken
CNC180 CNC302
CNC180B CNC302B
CNC202 CNC320
CNC202B CNC321
CNC200 CNC321B
CNC250 CNC400
CNC260 CNC401
CNC260B CNC401B
SMW
RT-225
RT-275
Troyke
DL-9
DL-10
DL-12
Tsudakoma
RN-150 (FP) RNCM-301
RN-200 (FP) RNCM-401
RN-250 RB-250
RN-300 RB-300
RNCV-401 RZ-160 (FP)
RNCM-251 RZ-200 (FP)
Yuasa
DMNC-220
DMNC-280
DMNC-320
DRFT-220
DRFT-280
DRFT-320
Yukiwa
JNC170 (FP)
JNC200 (FP)
JNC250 (FP)
YNC170 (FP)
YNC200 (FP)
YNC250 (FP)

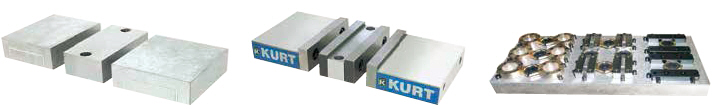

备选钳口:

  • 钢质硬钳口,可加工铝钳口,可加工球铁钳口和铝质基础板。 请见第40至43页
